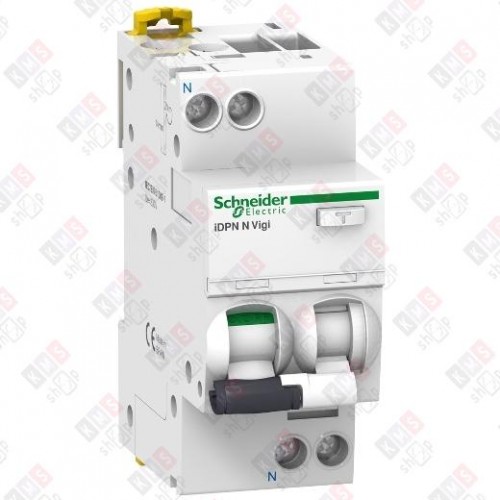

Дифференциальный автоматический выключатель Schneider Electric A9D31625 (iDPN N VIGI 6 kA 25 A C 30 mA AC) — модульное устройство для комплексной защиты электрических цепей от коротких замыканий, перегрузок и повреждений изоляции. Обеспечивает защиту людей от поражения электрическим током при прямом прикосновении.

Основные характеристики

• Производитель: Schneider Electric.
• Серия: Acti 9.
• Тип устройства: автоматический выключатель дифференциального тока (АВДТ, дифавтомат).
• Модель: iDPN N VIGI.
• Артикул: A9D31625.
• Номинальное рабочее напряжение: 230 В (переменный ток).
• Частота сети: 50 Гц.
• Номинальный ток ($I_n$): 25 А.
• Ток утечки (номинальный дифференциальный ток): 30 мА (0,03 А).
• Тип тока утечки: AC (переменный ток).
• Характеристика срабатывания (кривая тока): C (предел срабатывания электромагнитного расцепителя: 5–10 × $I_n$).
• Отключающая способность ($I_{cn}$): 6 кА (в соответствии с EN/IEC 61009‑2‑1 и IEC 60947‑2).
• Количество полюсов: 2 (1P+N, 1 фаза + нейтраль).
• Количество защищённых полюсов: 1.
• Положение нейтрали: слева.

Конструктивные и монтажные параметры

• Степень защиты: IP20 (по МЭК 60529).
• Модульная ширина: 2 модуля.
• Способ монтажа: на DIN-рейку (шаг 9 мм).
• Установочная глубина: 73 мм.
• Габариты (Ш × В × Г): 36 × 85 × 73 мм (3,6 × 8,5 × 7,3 см).
• Вес: около 200–211 г.

Дополнительные функции

• Visi Trip — опознавание срабатывания по утечке, короткому замыканию или перегрузке.
• Visi Safe — индикация положения контактов.

Применение

Дифавтомат предназначен для промышленного и бытового использования в сетях переменного тока. Подходит для защиты оконечных цепей в распределительных щитах.
