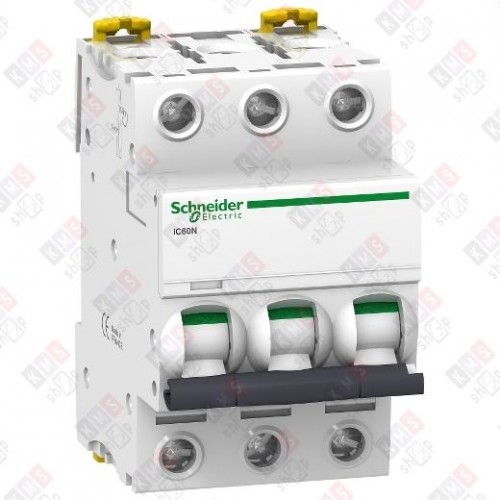

A9F73316 (A9F78316) — трёхполюсный автоматический выключатель серии iC60N от Schneider Electric, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Устройство применяется в распределительных системах жилых, коммерческих и промышленных объектов.

Основные характеристики

• Номинальный ток: 16 А.
• Характеристика срабатывания (кривая тока): B.
• Количество полюсов: 3P.
• Номинальная отключающая способность: 6 кА (по стандарту EN/IEC 60898-1), 10 кА (по стандарту EN/IEC 60947-2).
• Номинальное рабочее напряжение: 400 В AC, 50/60 Гц.
• Номинальное импульсное выдерживаемое напряжение: 6 кВ.
• Номинальное напряжение изоляции: 500 В AC.
• Класс ограничения: 3.
• Механическая износостойкость: 20 000 циклов.
• Электрическая износостойкость: 10 000 циклов.
• Степень защиты: IP20 (при установке на DIN-рейку).
• Монтаж: на DIN-рейку, ширина 3 модуля.
• Сечение подключаемого провода: 1–25 мм².
• Крутящий момент зажима: 2 Н·м.
• Диапазон рабочих температур: от –35 °C до +70 °C.

Особенности

• Трёхполюсная защита с характеристикой B, которая подходит для цепей с умеренными пусковыми токами.
• Визуальный индикатор срабатывания (VisiTrip).
• Совместимость с аксессуарами Acti9.
• Соответствие стандартам EN/IEC 60898-1 и EN/IEC 60947-2.

Применение

A9F73316 (A9F78316) используется в распределительных щитах для защиты групповых цепей освещения, розеточных групп, а также цепей питания электроприборов. Устройство помогает предотвратить повреждения проводки и оборудования при перегрузках или коротких замыканиях, обеспечивая безопасность эксплуатации электросистем.
