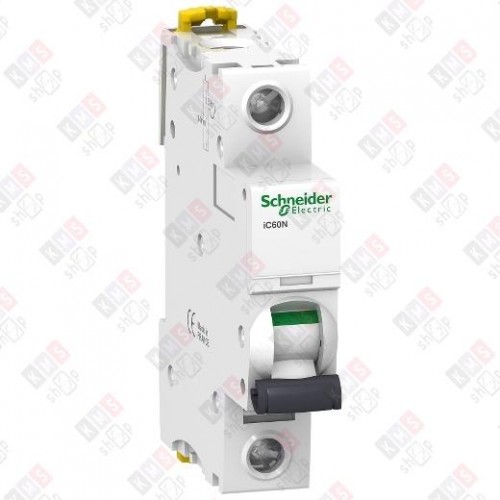

Автоматический выключатель Schneider Electric Acti9 iC60N A9F74116 (A9F79116) — однополюсный модульный аппарат для защиты электрических цепей от перегрузок и коротких замыканий. Предназначен для использования в административных, промышленных и жилых зданиях. Устанавливается на DIN-рейку в металлических щитах и пластиковых боксах.

Основные характеристики

• Номинальный ток: 16 А.
• Количество полюсов: 1.
• Характеристика срабатывания (кривая тока): C (подходит для защиты цепей с умеренными пусковыми токами).
• Номинальная отключающая способность: 6 кА.
• Тип напряжения: AC (переменный).
• Номинальное напряжение: 400 В.
• Класс токоограничения: 3.
• Степень защиты: IP2X.
• Степень загрязнения: 3.
• Глубина монтажная (встраиваемая): 78,5 мм.
• Ширина: 18 мм.
• Высота: 94 мм.
• Масса: 0,375 кг.
• Категория перенапряжения: 4.
• Отключение нейтрали N: нет.
• Возможна дополнительная комплектация: да.
• Тип монтажной рейки: 35×7,5, 35×15.
• Максимальное сечение подключаемого кабеля: 16 мм².
• Активное сопротивление полюса R: 8,2 мОм.
• Реактивное сопротивление полюса X: 4,5 мОм.
• Время срабатывания расцепителя в зоне КЗ (tm): 0,01 с.
• Климат-исполнение: УХЛ4.
• Электромагнитный расцепитель: да.
• Тепловой расцепитель: да.
• Электронный расцепитель: нет.
• Дифференциальный расцепитель: нет.
• Коэффициент гарантированного несрабатывания: 0,8 о. е..
• Электродинамическая стойкость (Icm): 17 кА.
• Кратность уставки расцепителя (Km): C (5–10In).
• Способ задания уставки расцепителя: по типу (A/B/C/D...).
• Взрывозащита: без взрывозащиты.
• Модульный: да.

Дополнительные сведения

• Серия: Acti9 iC60N.
• Диапазон рабочих температур: от -25 °C до +60 °C.
• Механическая износостойкость: 20 000 циклов.
• На корпусе есть индикатор состояния «OFF».

Применение

• бытовые и коммерческие сети — защита электроцепей от перегрузок и коротких замыканий;
• электрощиты в офисах и торговых центрах — безопасность электроснабжения;
• промышленные объекты — защита электрических систем с умеренными пусковыми нагрузками;
• системы освещения и розеточные группы — надёжное отключение при превышении нагрузки.
