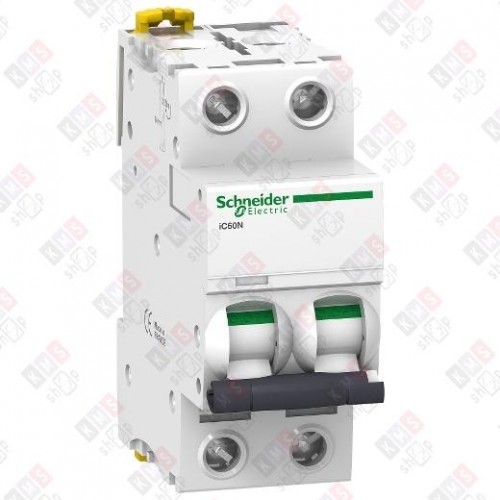

A9F74216 (A9F79216) — артикул автоматического выключателя Schneider Electric Acti9 iC60N. Это модульное устройство предназначено для промышленного и бытового применения, обеспечивает защиту цепей от токов короткого замыкания и перегрузки, а также возможность секционирования в промышленных электроустановках.

Основные характеристики

• Производитель. Schneider Electric.

• Серия. Acti9 iC60N.

• Тип устройства. Автоматический выключатель.

• Количество полюсов. 2 (2P).

• Номинальный ток. 16 А.

• Характеристика расцепителя (кривая тока). C.

• Отключающая способность (Icu). 6 кА (по IEC/EN 60898).

• Номинальное напряжение. 400 В.

• Тип напряжения. AC/DC (переменный/постоянный ток).

• Частота тока. 50–60 Гц.

• Номинальная импульсная выдерживаемое напряжение (Uimp). 6 кВ.

• Напряжение изоляции (Ui). 500 В.

• Класс токоограничения. 3.

• Категория перенапряжения. 4.

• Степень загрязнения. 3.

• Степень защиты (IP). IP20.

• Рабочая температура окружающей среды. от −35 °C до 70 °C.

• Сечение подключаемого провода:

  • одножильного жёсткого (однопроволочного) — до 25 мм²;

  • многожильного (многопроволочного, гибкого) — до 16 мм².

• Установочная глубина. 44,5 мм.

• Ширина в модулях. 4.

• Износостойкость:

  • электрическая — 10 000 циклов;

  • механическая — 20 000 циклов.

• Способ монтажа. DIN‑рейка (тип рейки — 35×15 или 35×7,5).

• Исполнение. Стационарное.

• Нормативные документы. МЭК/EN 60898‑1, МЭК 60947‑2, ГОСТ Р 50345‑99.

Дополнительные функции

• Visi Trip. Индикация аварийного отключения посредством красного механического индикатора состояния на передней панели.

• Visi Safe. Видимый разрыв благодаря зелёной полосе над тумблером включения.

• Шторки клеммного пространства. Защищают от случайного прикосновения к токоведущим частям.

• Возможность дополнительной комплектации. Например, моторные приводы, устройства повторного включения, втычной цоколь, выносные рукоятки, опции связи и др.

Габариты и вес

• Размеры. 3,6 × 8 × 7,9 см.

• Масса. 0,25 кг.
