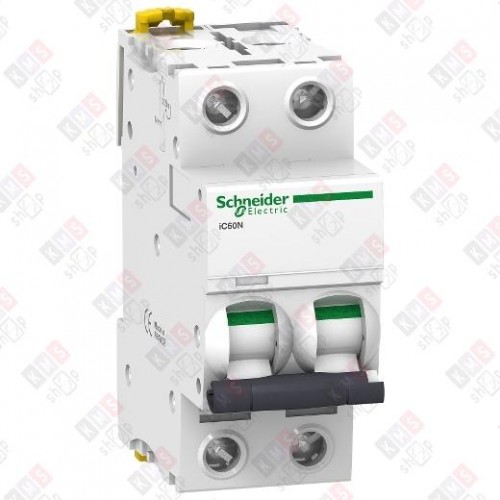

A9F74250 (A9F79250) — это двухполюсный автоматический выключатель серии Acti 9 iC60N от Schneider Electric, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий.

Основные характеристики

• Номинальный ток. 50 А.

• Количество полюсов. 2.

• Характеристика срабатывания (кривая тока). C (подходит для умеренных пусковых токов).

• Номинальная отключающая способность. 6 кА при 400 В переменного тока.

• Номинальное напряжение. 400 В переменного тока.

• Частота. 50 Гц.

• Тип напряжения. Переменное (AC).

• Класс токоограничения. 3.

• Степень защиты. IP2X.

• Степень загрязнения. 3.

• Тип монтажа. DIN‑рейка (35×7,5 мм или 35×15 мм).

• Максимальное сечение подключаемого кабеля. 16 мм².

• Наличие теплового расцепителя. Да.

• Наличие электромагнитного расцепителя. Да.

• Время срабатывания расцепителя в зоне КЗ ™. 0,01 с.

• Реактивное сопротивление полюса (X). 4,5 мОм.

• Активное сопротивление полюса ®. 1,6 мОм.

• Коэффициент гарантированного несрабатывания. 0,8 о. е.

• Модульность. Да.

• Исполнение. Стационарное.

• Взрывозащита. Отсутствует.

Габариты и вес

• Ширина. 36 мм.

• Высота. 94 мм.

• Глубина (установочная). 78,5 мм.

• Масса. 0,25 кг.

Дополнительные сведения

• Категория перенапряжения. 4.

• Климатическое исполнение. УХЛ4.

• Цвет. Белый (RAL 9003).

• Механическая износостойкость. До 20 000 циклов.

• Электрическая износостойкость. До 10 000 циклов.

• Диапазон рабочих температур. От −35 °C до +70 °C.

• Диапазон температур хранения. От −40 °C до +85 °C.
