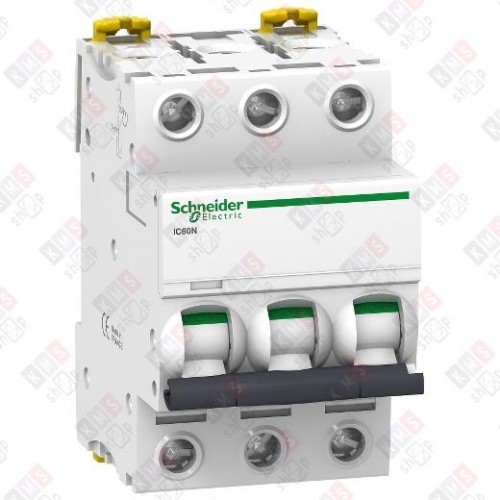

A9F74302 — это трёхполюсный модульный автоматический выключатель серии Acti9 iC60N от производителя Schneider Electric. Предназначен для защиты электрических цепей от токов короткого замыкания и перегрузки, а также для секционирования в промышленных электроустановках.

Основные характеристики

• Номинальный ток: 2 А.

• Количество полюсов: 3 фазы.

• Характеристика срабатывания (кривая тока): C.

• Номинальное напряжение: 400 В.

• Частота тока: 50–60 Гц.

• Номинальная отключающая способность по EN 60898: 6 кА.

• Предельная отключающая способность по IEC 60947‑2: 50 кА.

• Номинальное напряжение изоляции (Ui): 500 В.

• Класс токоограничения: 3.

• Категория перенапряжения: 4.

• Степень загрязнения: 3.

• Модульная ширина (количество модульных расстояний): 3.

• Степень защиты (IP): IP20.

• Количество защищённых полюсов: 3.

• Отключение нейтрали (N): да.

• Сечение подключаемого однопроволочного (жёсткого) провода: 1–25 мм².

• Сечение подключаемого многопроволочного (гибкого) провода: 1–16 мм².

• Рабочая температура окружающей среды: от −35 °C до +70 °C.

• Глубина установочная (встраиваемая): 44,5 мм.

• Тип напряжения: AC/DC (переменный/постоянный ток).

• Климатическое исполнение: УХЛ4.

• Способ монтажа: DIN‑рейка.

• Исполнение: стационарное.

• Масса: 0,375 кг.

• Размеры: высота — 85 мм, глубина — 78,5 мм, ширина — 54 мм.

• Цвет: белый.

Дополнительные особенности

• Функция Visi Trip: индикация аварийного отключения посредством красного механического индикатора состояния на передней панели.

• Функция Visi Safe: видимый разрыв благодаря зелёной полосе над тумблером включения.

• Возможность скрытого монтажа (заподлицо).

• Возможность установки дополнительного оборудования.

Аппарат соответствует требованиям бытового (ГОСТ Р 50345) и промышленного (ГОСТ 50030.2) стандартов.
