A9F94220 АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ iC60L 2П 20A C

Описание

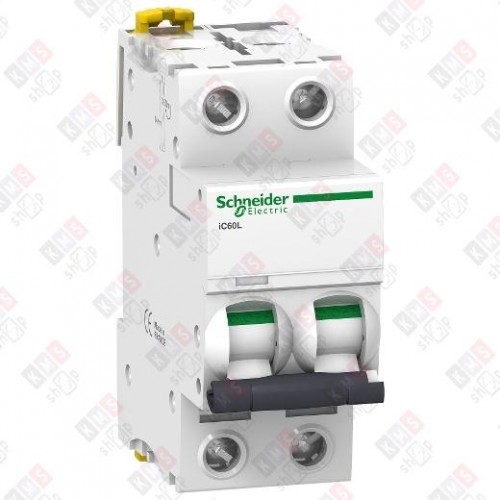

Автоматический выключатель iC60L 2P 20A, артикул A9F94220

Надежный модульный автоматический выключатель от Schneider Electric серии Acti9 — оптимальное решение для защиты электрических сетей от перегрузок и токов короткого замыкания. Устройство сочетает высокую производительность, безопасность и долговечность, подходит для бытового и промышленного применения.

Назначение

Автоматический выключатель предназначен для:

включения, проведения и отключения токов при нормальном состоянии электрической цепи;
автоматического отключения токов в аномальных режимах (например, при коротком замыкании или перегрузке);
обеспечения видимого разрыва цепи (функция Visi Safe — зелёная полоса над тумблером);
сигнализации об аварийном отключении (функция Visi Trip — индикатор состояния).

Область применения

Устройство применяется в электрических сетях низкого напряжения для:

защиты бытовых электроустановок;
коммутации и защиты промышленных электроустановок;
организации секционирования в промышленных системах;
монтажа в распределительных щитах жилых, коммерческих и промышленных объектов.

Принцип работы

Управление осуществляется с помощью рычажка. Подключение проводов выполняется к винтовым клеммам. Корпус фиксируется на DIN‑рейке с помощью защёлки — для демонтажа достаточно оттянуть защёлку, вставив отвёртку в петлю.

Коммутация цепи обеспечивается подвижным и неподвижным контактами. Подвижный контакт подпружинен — это гарантирует быстрое расцепление. Механизм расцепления активируется тепловым или магнитным расцепителем в зависимости от типа аварийной ситуации.

Технические характеристики

Бренд: Schneider Electric.
Серия: Acti9.
Модель: iC60L.
Артикул: A9F94220.
Тип устройства: модульный автоматический выключатель.
Количество полюсов: 2.
Номинальный ток: $20 А$ .
Номинальное напряжение: $400 В$ .
Род тока: переменный (AC) / постоянный (DC).
Частота: $50-60 Гц$ .
Характеристика срабатывания (кривая тока): C.
Номинальная отключающая способность (по EN 60898): $15 кА$ (при $230 В$ и $400 В$ ).
Номинальная отключающая способность (по IEC 60947‑2): $100 кА$ (при $230 В$ и $400 В$ ).
Степень защиты: IP20.
Класс токоограничения: 3.
Категория перенапряжения: 4.
Степень загрязнения: 3.
Модульная ширина: 2 модульных расстояния.
Глубина монтажа: $78, 5 мм$ .
Габариты (Д × Ш × В): $223 \times 52, 5 \times 26, 3 мм$ .
Вес: $0, 221 кг$ .
Страна производства: Франция.
Стандарты соответствия: ГОСТ Р 50345 (бытовой), ГОСТ 50030.2 (промышленный).
