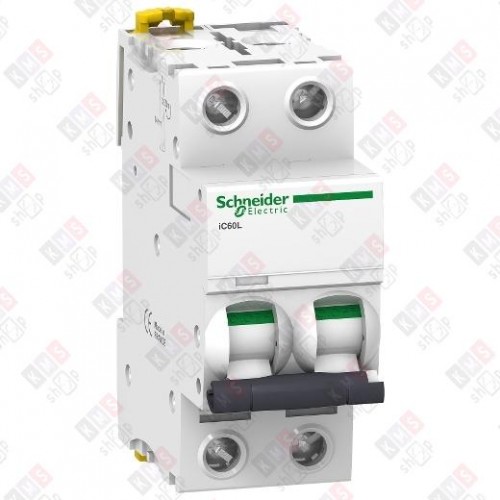

Автоматический выключатель iC60L 2P 25A, артикул A9F94225

Надежный модульный автоматический выключатель от Schneider Electric серии Acti9 — оптимальное решение для защиты электрических сетей от перегрузок и токов короткого замыкания. Устройство сочетает высокую производительность, безопасность и долговечность, подходит для бытового и промышленного применения.

Назначение

Автоматический выключатель предназначен для:

• включения, проведения и отключения токов при нормальном состоянии электрической цепи;

• автоматического отключения токов в аномальных режимах (например, при коротком замыкании или перегрузке);

• обеспечения видимого разрыва цепи (функция Visi Safe — зелёная полоса над тумблером);

• сигнализации об аварийном отключении (функция Visi Trip — индикатор состояния).

Область применения

Устройство применяется в электрических сетях низкого напряжения для:

• защиты бытовых электроустановок;

• коммутации и защиты промышленных электроустановок;

• организации секционирования в промышленных системах;

• монтажа в распределительных щитах жилых, коммерческих и промышленных объектов.

Принцип работы

Управление осуществляется с помощью рычажка. Подключение проводов выполняется к винтовым клеммам. Корпус фиксируется на DIN‑рейке с помощью защёлки — для демонтажа достаточно оттянуть защёлку, вставив отвёртку в петлю.

Коммутация цепи обеспечивается подвижным и неподвижным контактами. Подвижный контакт подпружинен — это гарантирует быстрое расцепление. Механизм расцепления активируется тепловым или магнитным расцепителем в зависимости от типа аварийной ситуации.

Технические характеристики

• Бренд: Schneider Electric.

• Серия: Acti9.

• Модель: iC60L.

• Артикул: A9F94225.

• Тип устройства: модульный автоматический выключатель.

• Количество полюсов: 2.

• Номинальный ток: 25 А.

• Номинальное напряжение: 400 В.

• Род тока: переменный (AC) / постоянный (DC).

• Частота: 50–60 Гц.

• Характеристика срабатывания (кривая тока): C.

• Номинальная отключающая способность (по EN 60898): 15 кА (при 230 В и 400 В).

• Номинальная отключающая способность (по IEC 60947‑2): 100 кА (при 230 В и 400 В).

• Степень защиты: IP20.

• Класс токоограничения: 3.

• Категория перенапряжения: 4.

• Степень загрязнения: 3.

• Модульная ширина: 2 модульных расстояния.

• Глубина монтажа: 78,5 мм.

• Габариты (Д × Ш × В): $223\times 52,5\times 26,3\text{мм}$.

• Вес: 0,221 кг.

• Страна производства: Франция.

• Стандарты соответствия: ГОСТ Р 50345 (бытовой), ГОСТ 50030.2 (промышленный).
