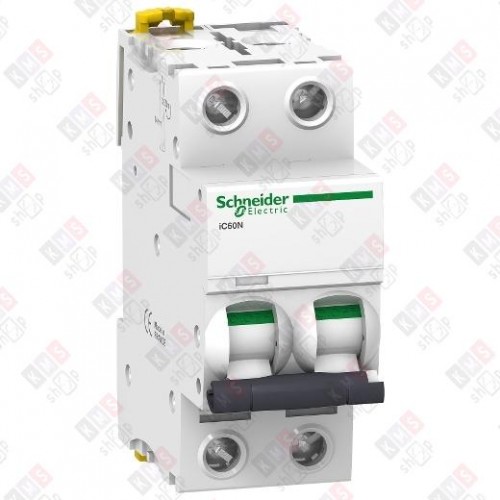

Автоматический выключатель Schneider Electric A9F75202

Назначение
Автоматический выключатель модульного типа для защиты электрических цепей низкого напряжения от сверхтоков: перегрузок и коротких замыканий. Подходит для однофазных и трёхфазных систем. Используется в жилых, коммерческих и промышленных установках.

Основные характеристики

• Номинальное напряжение: 230/400 В переменного тока.

• Частота питающей сети: 50/60 Гц.

• Номинальный ток: 2 А.

• Количество полюсов: 2.

• Характеристика срабатывания: тип C (для нагрузок с умеренными пусковыми токами).

• Отключающая способность: 6000 А (по стандарту EN/IEC 60898‑1).

• Тип расцепителя: тепловой (защита от перегрузки) + электромагнитный (защита от короткого замыкания).

• Диапазон рабочих температур: от −25 ∘C до +70 ∘C.

• Климатическое исполнение: устойчивость к влажности и конденсату.

• Степень защиты корпуса: IP20 (с возможностью повышения до IP40 при установке в щите).

• Механическая износостойкость: не менее 20000 циклов включения/отключения.

• Электрическая износостойкость: до 10000 коммутационных циклов при номинальной нагрузке.

• Монтаж: на DIN‑рейку 35 мм (стандарт EN 60715).

• Ширина устройства: 2 модуля (36 мм).

• Сечение подключаемых проводников:

  • до 25 мм2 для жёстких;

  • до 16 мм2 для гибких или с наконечником.

• Масса: 0,250 кг.

• Габаритные размеры (Ш × В × Г): $36\times 85\times 70\text{мм}$.

Конструктивные особенности

• Корпус из термостойкого пластика, устойчивого к УФ‑излучению, перегреву и механическим повреждениям.

• Клеммы с винтовыми зажимами для надёжного контакта без ослабления при вибрациях.

• Две независимые системы расцепления: тепловой и электромагнитный расцепитель.

• Механические индикаторы положения контактов (вкл./выкл.) независимо от положения рукоятки.

• Окно VISI‑TRIP с красным индикатором аварийного отключения.

• Зелёная полоса над рукояткой, гарантирующая физическое размыкание контактов для безопасной работы на отходящей цепи.

• Возможность подвода питания сверху или снизу.

• Место для маркировки цепей на передней панели.

• Крепление с двойными пружинными зажимами — демонтаж без снятия гребёнчатой шинки.

Области применения

• Электрощитки в жилых зданиях (защита розеточных и осветительных групп).

• Коммерческие помещения (офисы, магазины, административные здания).

• Щитки учёта и распределения электроэнергии.

• Модульные распределительные шкафы.

• Объекты малой промышленности (небольшие станки, приводы, вентиляция).

• Системы автоматизации и контроля.

• Распределительные узлы ИБП и телекоммуникационного оборудования.

• Вспомогательные цепи управления и сигнализации.
