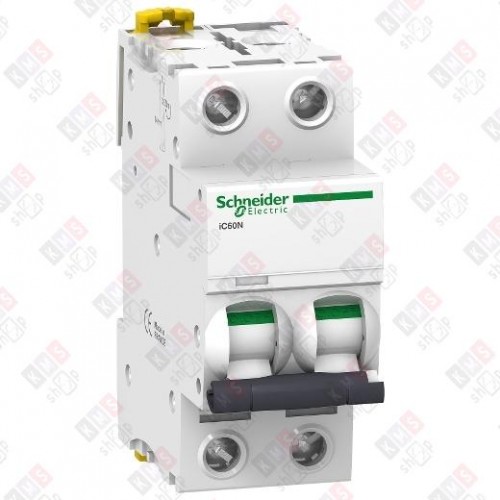

Автоматический выключатель Schneider Electric Acti 9 iC60N, A9F75250

Надежный автоматический выключатель для защиты электрических цепей в промышленных и административно‑коммерческих объектах. Модель сочетает высокую производительность, безопасность и удобство эксплуатации — оптимальный выбор для систем распределения электроэнергии.

Назначение:

• защита цепей от токов перегрузки;

• защита от токов короткого замыкания (КЗ);

• индикация аварийного отключения (красный механический индикатор);

• возможность секционирования в промышленных электроустановках (гарантированное отключение).

Область применения:

• промышленные здания и сооружения;

• административно‑коммерческие объекты;

• системы конечного распределения электроэнергии.

Технические характеристики

Основные параметры:

• бренд: Schneider Electric;

• серия: Acti 9 (ACTI9);

• артикул: A9F75250;

• количество полюсов: 2;

• номинальный ток: 50 А;

• характеристика отключения (кривая): D;

• номинальное напряжение:

  • переменный ток (AC): до 440 В (Фаза/Фаза);

  • постоянный ток (DC): до 144 В (при последовательном соединении полюсов);

• номинальное напряжение изоляции: 500 В AC;

• номинальное импульсное напряжение: 6 кВ;

• предельная отключающая способность (Icu​): 6 кА при 440 В AC (по МЭК/EN 60947‑2), 6 кА при 400 В Фаза/Фаза или 230 В Фаза/Нейтраль (по МЭК/EN 60898‑1);

• номинальный ток отключения (Ics​): 75% от Icu​ (переменный ток), 100% от Icu​ (постоянный ток);

• частота: 50–60 Гц.

Конструктивные особенности:

• изолированные клеммы (IP20);

• окно VISI‑TRIP — индикация аварийного отключения красным механическим индикатором на передней панели;

• зелёная полоса над рукояткой — визуальное подтверждение размыкания контактов (функция Visi Safe);

• механизм быстрого включения (не зависит от скорости перемещения рукоятки);

• подвод питания: сверху или снизу;

• место для маркировки цепей на передней панели;

• степень защиты корпуса: IP20 (в открытом исполнении), IP40 (при установке в шкафу);

• совместимость с блоками дифференциальной защиты Vigi iC60 (2‑, 3‑ или 4‑полюсные).

Подключение и монтаж:

• сечение проводников:

  • жёсткие: 1–35 мм2;

  • гибкие или с наконечником: 1–25 мм2;

• монтаж: на DIN‑рейку 35 мм (двойные пружинные зажимы), любое положение 0–360∘;

• возможность демонтажа без снятия гребёнчатой шинки.

Габариты и вес:

• размеры (Ш × В × Г): $36\times 85\times 70\text{мм}$;

• ширина в модулях: 4 модуля (1 модуль = 9 мм);

• масса: 0,250 кг.

Соответствие стандартам:

• МЭК/EN 60947‑2;

• МЭК/EN 60898‑1;

• ГОСТ Р 50345‑99.
