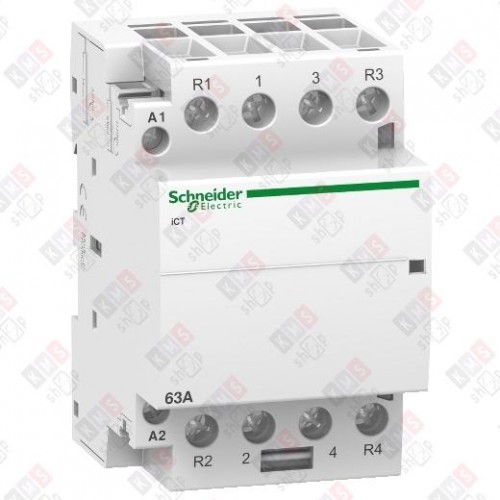

A9C20868 — модульный контактор iCT63A от Schneider Electric, предназначенный для управления электрическими цепями в промышленных, коммерческих и жилых зданиях.

Основные характеристики

• Производитель. Schneider Electric.
• Серия. Acti 9.
• Тип изделия. Контактор.
• Конфигурация главных контактов. 2 нормально разомкнутых (НО) + 2 нормально замкнутых (НЗ).
• Количество силовых полюсов. 4P.
• Номинальный рабочий ток. 63 А (AC-7A), 20 А (AC-7B).
• Номинальное рабочее напряжение. 400 В переменного тока, 50 Гц.
• Напряжение цепи управления. 220–240 В переменного тока, 50 Гц.
• Тип сети. Переменный ток.
• Тип управления. Дистанционное управление.
• Частота сети. 50 Гц.
• Максимальная мощность. 2,1 Вт при 400 В переменного тока.
• Номинальное напряжение изоляции. 500 В переменного тока, 50/60 Гц.
• Номинальное импульсное выдерживаемое напряжение. 4 кВ.
• Частота коммутации. 100 переключений в день.
• Индикаторы. Наличие напряжения, действия.
• Потребляемая мощность. При удержании — 6,5 ВА, при срабатывании — 53 ВА.
• Исполнение монтажа. Защёлкивающийся.
• Монтажная опора. Симметричная DIN-рейка 35 мм, шаг 9 мм.
• Габариты. Высота — 85 мм, ширина — 54 мм, глубина — 60 мм.
• Цвет. Белый.
• Степень защиты (IP). IP20.
• Механическая износостойкость. 1 000 000 циклов.
• Электрическая износостойкость. 100 000 циклов (IEC/EN 61095 для 63 А AC-7A и 20 А AC-7B), 100 000 циклов (EN/IEC 60947-4-1 для AC-1, AC-3, AC-5A, AC-5B).
• Момент затяжки. Цепь управления — 0,8 Н·м, силовая цепь — 3,5 Н·м.
• Совместимость. IACTp, IACTc, IACTs, IATEt.
• Условия эксплуатации. Температура окружающей среды — от -5 °C до 60 °C, относительная влажность — до 95% при 55 °C, высота над уровнем моря — до 2000 м.
• Температура при хранении. От -40 °C до 70 °C.
• Уровень шума. 30 дБ.
• Теплоотдача. 2,1 Вт при 50/60 Гц.

Применение

• Управление и контроль электрических цепей в промышленных, коммерческих и жилых зданиях.
• Контроль и управление однофазными нагрузками до 63 А (AC-1, AC-7A).
• Интерфейс между устройствами управления и силовыми цепями нагрузок, таких как осветительные приборы, обогреватели, рольставни, системы полива, электропечи, электродвигатели агрегатов ОВКВ (вентиляторов, тепловых насосов и т. д.).

Дополнительные сведения

• Материал корпуса — пластик.
• Тип подключения силовой электрической цепи — винтовое соединение.
• Возможна дополнительная комплектация.
• Слайдер для ручного переключения отсутствует.
• Сегмент рынка — малые коммерческие предприятия, жилищный сектор.
