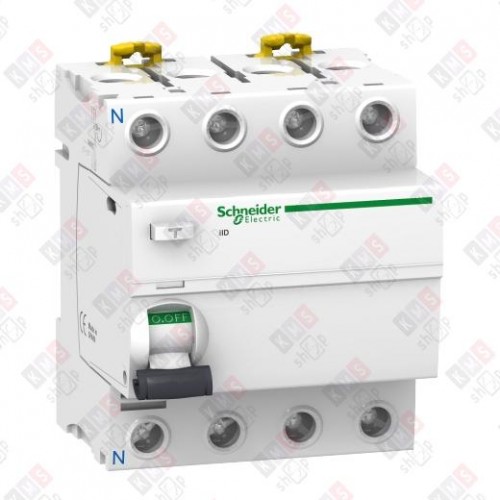

A9R41440 — четырёхполюсный дифференциальный выключатель нагрузки (УЗО/ВДТ) серии Acti9 iID от Schneider Electric. Предназначен для защиты людей от поражения электрическим током при прямом и косвенном контакте, а также для предотвращения возгорания электроустановок.

Основные характеристики

• Номинальный ток. 40 А.

• Дифференциальный ток (ток утечки). 30 мА.

• Тип тока утечки. AC (переменный ток).

• Номинальное напряжение. 380–415 В переменного тока.

• Частота. 50/60 Гц.

• Количество полюсов. 4 (3 фазы + нейтраль).

• Отключающая способность при коротком замыкании (Icw). 10 кА.

• Номинальное импульсное выдерживаемое напряжение (Uimp). 6 кВ.

• Номинальное напряжение изоляции (Ui). 500 В переменного тока.

• Степень защиты. IP20 (в соответствии с IEC 60529). В модульном корпусе — IP40.

• Способ монтажа. DIN‑рейка.

• Модульная ширина. 4 модульных расстояния (шаг 9 мм).

• Глубина установочная (встраиваемая). 73,5 мм.

• Рабочая температура окружающей среды. От −5 °C до +60 °C.

• Температура хранения. От −40 °C до +85 °C.

• Механическая износостойкость. До 20 000 циклов.

• Электрическая износостойкость (AC‑1). До 15 000 циклов.

• Вес. 0,37 кг.

• Размеры (Ш×В×Г). 72 мм × 91 мм × 73,5 мм.

• Цвет. Белый (RAL 9003).

Дополнительные особенности

• Селективная защита. Да.

• Кратковременная задержка срабатывания. Да.

• Индикатор VisiTrip. Указывает на неисправное устройство, расположен на лицевой панели.

• Окошко VisiSafe. С зелёной полосой на тумблере, указывает на полное открытие полюсов.

• Фиксация двойным пружинным зажимом. Позволяет демонтировать устройство, не снимая гребёнчатую шинку.

• Изолированные клеммы. IP20.

• Кнопка тестирования. Для проверки работоспособности.

• Секционирование с гарантированным отключением.

• Возможность установки дополнительного оборудования. Да.

Стандарты

Устройство соответствует стандартам EN/IEC 61008‑1, ГОСТ Р 51326‑99.

Применение

Используется в промышленных и общественных зданиях для защиты от поражения электрическим током и возгорания, вызванного током утечки.
