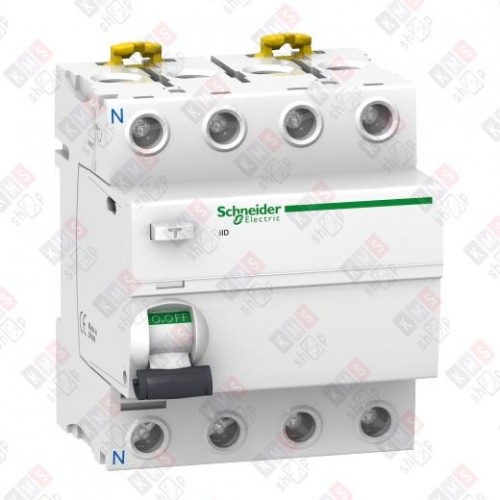

A9R41463 — это устройство защитного отключения (УЗО) Schneider Electric серии Acti9 iID. Оно предназначено для защиты от поражения электрическим током и предотвращения возгорания из‑за тока утечки в промышленных и общественных зданиях.

Основные характеристики

• Производитель: Schneider Electric.

• Серия: Acti9.

• Тип изделия: устройство защитного отключения (УЗО).

• Количество полюсов: 4 (3 фазы + нейтраль).

• Номинальный ток: 63 А.

• Номинальное напряжение: 415 В.

• Номинальный ток утечки: 30 мА.

• Тип тока утечки: AC (переменный ток).

• Отключающая способность при коротком замыкании (Icw): 10 кА.

• Номинальное импульсное выдерживаемое напряжение (Uimp): 6 кВ.

• Устойчивость к импульсному току: 0,25 кА.

• Селективная защита: да.

• Кратковременная задержка срабатывания: да.

• Способ монтажа: DIN‑рейка.

• Глубина установочная (встраиваемая): 44 мм.

• Модульная ширина (количество модульных расстояний): 4.

• Степень защиты (IP): IP20.

• Частота: 50/60 Гц.

• Степень загрязнения: 3.

• Рабочая температура окружающей среды: от −5 °C до +60 °C.

• Сечение подключаемого однопроволочного (жёсткого) провода: 1–35 мм².

• Сечение подключаемого многопроволочного (гибкого) провода: 1–25 мм².

• С блокировкой: да.

• Возможна дополнительная комплектация: нет.

• Подходит для питьевой воды: нет.

Применение

УЗО A9R41463 используется для защиты в промышленных и общественных зданиях:

• от поражения электрическим током (в соответствии с МЭК 60364 и национальными стандартами);

• от опасности возгорания, вызванного протеканием тока утечки из электрических установок через конструкции здания.
