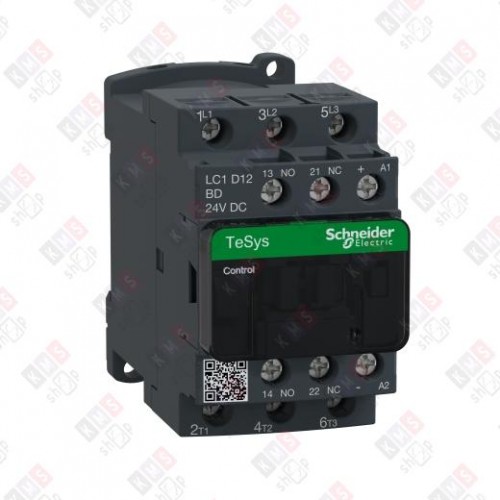

LC1D12BD — трёхполюсный контактор серии TeSys D от Schneider Electric, предназначенный для управления трёхфазными электродвигателями мощностью до 5,5 кВт, а также для коммутации электрических цепей, конденсаторов и осветительных ламп. Оборудован встроенными вспомогательными контактами (1 НО + 1 НЗ).

Основные характеристики

• Номинальный ток. 12 А по категории применения АС-3. При АС-1 и АС-3е — 25 А.
• Управляющее напряжение. 24 В постоянного тока (DC).
• Номинальное рабочее напряжение (Ue). Для силовой цепи: ≤ 690 В переменного тока (25–400 Гц), ≤ 300 В постоянного тока.
• Номинальная отключающая способность. 250 А в 440 В для силовой цепи (в соответствии с ГОСТ IEC 60947).
• Кратковременно допустимый ток (Icw). 105 А в <40 °C — 10 с, 210 А в <40 °C — 1 с, 30 А в <40 °C — 10 мин, 61 А в <40 °C — 1 мин для силовой цепи; 100 А — 1 с, 120 А — 500 мс, 140 А — 100 мс для цепи сигнализации.
• Номинальное напряжение изоляции (Ui). 690 В для силовой цепи (в соответствии с IEC 60947-4-1), 690 В для цепи сигнализации (в соответствии с IEC 60947-1).
• Пусковая мощность и потребляемая мощность при удержании. 5,4 Вт при 20 °C.
• Тип вспомогательных контактов. 1 НО + 1 НЗ (механически связанные), 1 НЗ (дублирующий контакт).
• Частота цепи сигнализации. 25–400 Гц.
• Минимальный коммутируемый ток. 5 мА для цепи сигнализации.
• Минимальное коммутируемое напряжение. 17 В для цепи сигнализации.
• Время без перекрытия. 1,5 мс при снятии и подаче напряжения между НЗ и НО контактом.
• Сопротивление изоляции. > 10 МОм для цепи сигнализации.

Условия эксплуатации

• Степень защиты. IP20 (лицевая панель, в соответствии с МЭК 60529).
• Защитное исполнение. TH (в соответствии с МЭК 60068-2-30).
• Степень загрязнения. 3.
• Рабочая температура окружающей среды. От -40 °C до 60 °C (при 60–70 °C рабочие характеристики ухудшаются).
• Температура окружающей среды при хранении. От -60 °C до 80 °C.
• Рабочая высота. 0–3000 м.
• Огнестойкость. 850 °C (в соответствии с IEC 60695-2-1).

Механическая стойкость

• Вибрации (контактор разомкнут). 2 g (ном.), 5–300 Гц.
• Вибрации (контактор замкнут). 4 g (ном.), 5–300 Гц.
• Удары (контактор разомкнут). 10 gn в течение 11 мс.
• Удары (контактор замкнут). 15 g (ном.) в течение 11 мс.

Габариты и вес

• Высота. 77 мм.
• Ширина. 45 мм.
• Глубина. 95 мм.
• Вес нетто. 0,485 кг.

Контактор предназначен для монтажа на панель или DIN-рейку.
