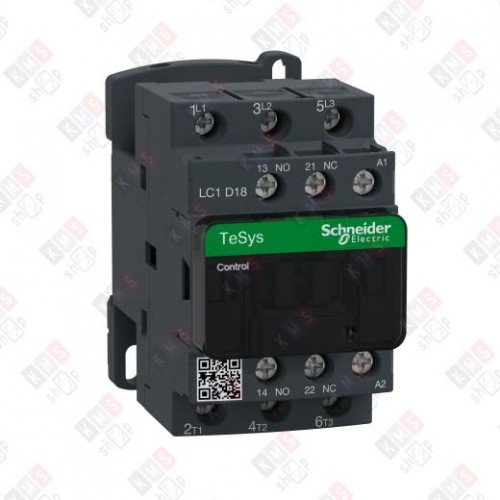

LC1D18P7 — трёхполюсный контактор серии TeSys от Schneider Electric, предназначенный для управления электродвигателями и другими электрическими устройствами. Он обеспечивает коммутацию силовых цепей переменного тока и применяется в промышленных объектах, зданиях, офисах и транспортной инфраструктуре.

Основные характеристики

• Количество полюсов. 3 полюса (3P).
• Конфигурация контактов. 3 нормально открытых (NO) контакта.
• Номинальный ток. 18 А при категории применения AC-3 и напряжении до 440 В AC. При категории AC-1 номинальный ток составляет 32 А.
• Номинальное рабочее напряжение. До 690 В AC (силовая цепь) или до 300 В DC.
• Напряжение катушки управления. 230 В AC, 50/60 Гц.
• Кратковременный выдерживаемый ток короткого замыкания (SCCR). До 100 кА при 480 В AC.
• Мощность двигателя. До 10 л. с. при 480 В AC.
• Категории применения. AC-1, AC-3, AC-4.
• Степень защиты. IP20.
• Рабочая температура. От -25 °C до +55 °C.
• Монтаж. На DIN-рейку или панель.
• Габариты. Высота — 96 мм, ширина — 45 мм.
• Вес. Около 354 г.

Дополнительные параметры

• Номинальная отключающая способность. 300 А при 440 В.
• Номинальный кратковременно допустимый ток. 145 А (40 °C, 10 с), 240 А (40 °C, 1 с) и другие значения в зависимости от времени.
• Напряжение изоляции. 690 В.
• Время работы. 12–22 мс на замыкание, 4–19 мс на отключение.
• Механическая стойкость. До 2 млн циклов при номинальной нагрузке.

Области применения

• управление электродвигателями;
• управление активными нагрузками;
• промышленные объекты (станки, конвейеры, насосы, компрессоры);
• здания и офисы (электрические системы, освещение, кондиционирование);
• транспортная инфраструктура (железнодорожные станции, аэропорты).
