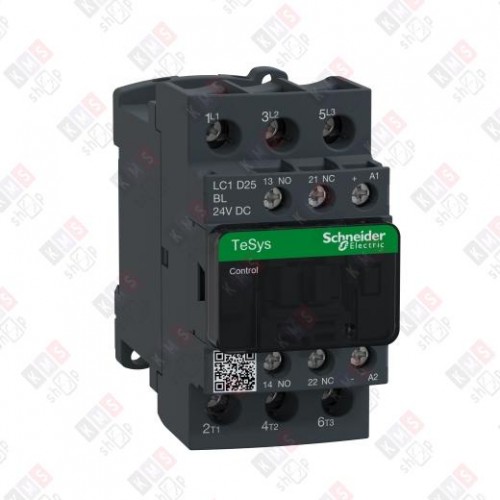

LC1D25BL — трёхполюсный контактор серии TeSys от Schneider Electric, предназначенный для управления электроцепями переменного тока.

Технические характеристики

• Номинальный ток:
  • при АС-1 (440 В) — 40 А;
  • при АС-3 (440 В) — 25 А;
  • при АС-3e (440 В) — 25 А.
• Номинальное рабочее напряжение:
  • для силовой цепи — ≤ 690 В переменного тока, 25–400 Гц;
  • для силовой цепи — ≤ 300 В постоянного тока.
• Напряжение цепи управления: 24 В постоянного тока.
• Мощность: 15 кВт.
• Потребляемая мощность: 2,4 Вт (охлаждение).
• Вес: 0,37 кг.
• Степень защиты: IP20.
• Рабочая высота: 3000 м.
• Частота: 50/60 Гц.

Особенности:

• имеет встроенные вспомогательные контакты NO + NC;
• выводы — винтовые клеммы;
• монтаж — на панель или DIN-рейку.

Области применения:

• промышленные объекты — управление станками, конвейерами, насосами, компрессорами, электродвигателями;
• здания и офисы — управление электрическими системами зданий, включая освещение, кондиционирование и системы безопасности;
• объекты транспортной инфраструктуры — контроль освещения, питания и вентиляции на железнодорожных станциях, аэропортах и других объектах.

Условия эксплуатации

• Рабочая температура: от -25 до 55°C.
• Вибрации: места монтажа не должны подвергаться вибрации частотой более 100 Гц при ускорении более 1 g и ударам с ускорением 3 g.
• Рабочее положение: без ухудшения номинальных характеристик — вертикальная плоскость, допускается отклонение в обе стороны до 30°.

Меры безопасности:

• Во время эксплуатации контактор должен быть заземлён.
• Монтаж и обслуживание контактора производят при полностью обесточенных главной и вспомогательной цепях.
• Контакторы с внешними механическими повреждениями эксплуатировать запрещено.
