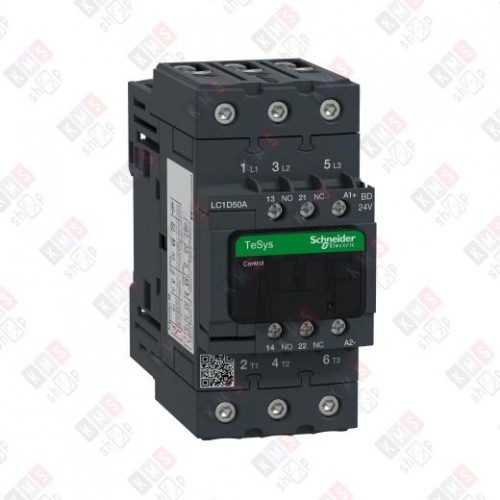

LC1D50ABD — трёхполюсный контактор серии TeSys D для управления трёхфазными электродвигателями мощностью до 22 кВт. Также может использоваться для разделения электрических цепей, коммутации конденсаторов и осветительных ламп. Оборудован встроенными вспомогательными контактами: 1 нормально открытый (НО) и 1 нормально закрытый (НЗ).

Основные характеристики

• Номинальный ток. 50 А по категории применения АС-3.
• Управляющее напряжение цепи управления. 24 В постоянного тока.
• Номинальное рабочее напряжение (Ue).
  • Силовая цепь: ≤ 690 В переменного тока, 25…400 Гц.
  • Силовая цепь: ≤ 300 В постоянного тока.
• Номинальная отключающая способность. 900 А в 440 В для силовой цепи в соответствии с ГОСТ IEC 60947.
• Номинальный кратковременно допустимый ток (Icw).
  • 400 А при <40 °C — 10 с для силовой цепи.
  • 810 А при <40 °C — 1 с для силовой цепи.
  • 84 А при <40 °C — 10 мин для силовой цепи.
  • 208 А при <40 °C — 1 мин для силовой цепи.
• Время работы.
  • Включение: 42,5…57,5 мс.
  • Отключение: 16…24 мс.
• Механическая износостойкость. 10 млн циклов.
• Максимальная частота коммутации. 3600 цикл/ч при <60 °C.
• Пусковая мощность. 19 Вт при 20 °C.
• Потребляемая мощность при удержании. 7,4 Вт при 20 °C.
• Степень защиты. IP20 (лицевая панель) в соответствии с МЭК 60529.
• Защитное исполнение. TH в соответствии с МЭК 60068-2-30.
• Степень загрязнения. 3.
• Рабочая температура окружающей среды. -40…60 °C. При 60…70 °C рабочие характеристики ухудшаются.
• Температура окружающей среды при хранении. -60…80 °C.
• Рабочая высота. 0…3000 м.
• Огнестойкость. 850 °C в соответствии с IEC 60695-2-1.
• Вибрации.
  • Контактор разомкнут: 2 g (ном.), 5…300 Гц.
  • Контактор замкнут: 4 g (ном.), 5…300 Гц.
• Удары.
  • Контактор замкнут: 15 g (ном.) в течение 11 мс.
  • Контактор разомкнут: 10 g в течение 11 мс.
• Габариты. Высота — 122 мм, ширина — 55 мм, глубина — 120 мм.
• Вес. 0,93 кг.

Дополнительные характеристики

• Технология использования катушек. Встроенный симметричный защитный стабилитрон.
• Пределы напряжения цепи управления.
  • Отпускание: 0,1…0,3 Uc при -40…70 °C.
  • Работа: 0,75…1,25 Uc при -40…60 °C.
  • Работа при повышенной температуре: 1…1,25 Uc при 60…70 °C.
• Постоянная времени. 34 мс.
• Тип вспомогательных контактов. Механически связанный 1 НО + 1 НЗ в соответствии с IEC 60947-5-1; дублирующий контакт 1 НЗ в соответствии с IEC 60947-4-1.
• Частота цепи сигнализации. 25…400 Гц.
• Минимальный коммутируемый ток. 5 мА для цепи сигнализации.
• Минимальное коммутируемое напряжение. 17 В для цепи сигнализации.
• Время без перекрытия. 1,5 мс при снятии напряжения между НЗ и НО контактом; 1,5 мс при подаче напряжения между НЗ и НО контактом.
• Сопротивление изоляции. >10 МОм для цепи сигнализации.
