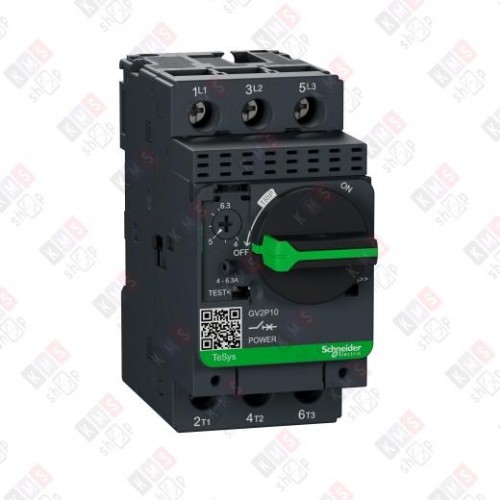

GV2P10 — трёхполюсный автоматический выключатель серии TeSys от Schneider Electric с термомагнитным расцепителем. Предназначен для защиты электрических сетей и оборудования от перегрузок и коротких замыканий.
Технические характеристики
- Номинальный ток: 4–6,3 А (настраивается в этом диапазоне).
- Число полюсов: 3.
- Уставка защиты от КЗ (Ii): 78 А (20% от максимального значения расцепителя).
- Метод управления: поворотная рукоятка (ручное включение/выключение).
- Способ крепления: винтовые зажимы.
- Монтаж: на DIN-рейку или монтажную плату.
- Габариты: 89×45×97 мм.
- Степень защиты: IP20.
- Надёжно работает в температурном диапазоне от -25°C до +60°C.
- Конструкция исключает случайное включение при открытой крышке.
Ограничения применения:- GV2P10 не предназначен для защиты однофазных нагрузок или освещения.
- Не поддерживает дистанционное управление — только ручное включение/выключение.
- Не рекомендуется использовать в средах с постоянной вибрацией выше нормы (например, на крупных станках без демпферов).
- Максимальный ток КЗ — 10 кА; при более высоких значениях необходима дополнительная защита.
- Номинальный ток: 4–6,3 А (настраивается в этом диапазоне).
- Число полюсов: 3.
- Уставка защиты от КЗ (Ii): 78 А (20% от максимального значения расцепителя).
- Метод управления: поворотная рукоятка (ручное включение/выключение).
- Способ крепления: винтовые зажимы.
- Монтаж: на DIN-рейку или монтажную плату.
- Габариты: 89×45×97 мм.
- Степень защиты: IP20.
- Надёжно работает в температурном диапазоне от -25°C до +60°C.
- Конструкция исключает случайное включение при открытой крышке.
Ограничения применения:
- GV2P10 не предназначен для защиты однофазных нагрузок или освещения.
- Не поддерживает дистанционное управление — только ручное включение/выключение.
- Не рекомендуется использовать в средах с постоянной вибрацией выше нормы (например, на крупных станках без демпферов).
- Максимальный ток КЗ — 10 кА; при более высоких значениях необходима дополнительная защита.
Область применения
GV2P10 защищает трёхфазные электродвигатели от перегрузок и коротких замыканий. Подходит для установки в панелях управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с высокими пусковыми токами.Примеры использования:- защита маломощного насоса в системе водоснабжения (мощностью ~2,2 кВт);
- контроль пуска вентилятора в HVAC-системе;
- обеспечение безопасности конвейера на пищевом производстве;
- стартовая защита компрессора холодильного оборудования.
GV2P10 защищает трёхфазные электродвигатели от перегрузок и коротких замыканий. Подходит для установки в панелях управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с высокими пусковыми токами.
Примеры использования:
- защита маломощного насоса в системе водоснабжения (мощностью ~2,2 кВт);
- контроль пуска вентилятора в HVAC-системе;
- обеспечение безопасности конвейера на пищевом производстве;
- стартовая защита компрессора холодильного оборудования.
Установка
- GV2P10 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа на плату используются предварительно подготовленные отверстия в корпусе.
- Винтовые зажимы позволяют подключить провода сечением до 2,5 мм².
- Рукоятка имеет чёткую фиксацию положений «ON» и «OFF», а также сигнализирует состояние через цветовое обозначение (зелёный — включено, красный — отключено).
- Установка не требует специальных инструментов, кроме отвёртки.
- GV2P10 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа на плату используются предварительно подготовленные отверстия в корпусе.
- Винтовые зажимы позволяют подключить провода сечением до 2,5 мм².
- Рукоятка имеет чёткую фиксацию положений «ON» и «OFF», а также сигнализирует состояние через цветовое обозначение (зелёный — включено, красный — отключено).
- Установка не требует специальных инструментов, кроме отвёртки.
GV2P10 — трёхполюсный автоматический выключатель серии TeSys от Schneider Electric с термомагнитным расцепителем
- Производитель Schneider Electric
- Код Товара: GV2P10
- Склад: В наличии
-
4998.75 руб. с НДС
