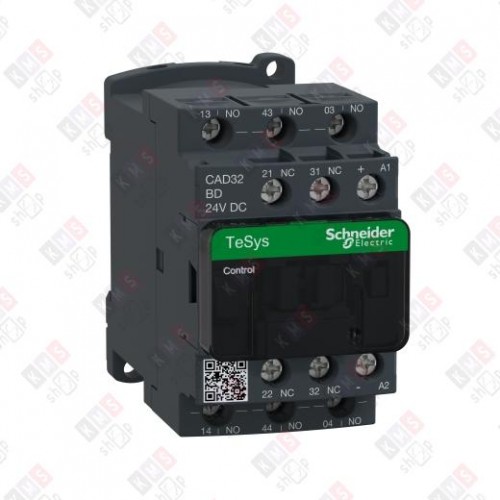

CAD32BD — промежуточное реле серии TeSys от Schneider Electric, предназначенное для управления цепями переменного и постоянного тока в промышленных и коммерческих приложениях.
Технические характеристики
- Контакты: 3 нормально разомкнутых (NO) + 2 нормально замкнутых (NC).
- Напряжение управления: 24 В DC.
- Рабочее напряжение: до 690 В AC (25–400 Гц).
- Импульсная устойчивость: 6 кВ.
- Токовая нагрузка: 140 А AC, 250 А DC.
- Кратковременная перегрузка: 100 А (1 с), 120 А (500 мс), 140 А (100 мс).
- Механическая износостойкость: 30 млн циклов.
- Скорость срабатывания: замыкание NO — 53–72 мс, размыкание NO — 16–24 мс.
- Потребление мощности: 5,4 Вт (удержание).
- Монтаж: крепление на DIN-рейку или пластину. Винтовые клеммы поддерживают гибкие и жёсткие кабели сечением 1–4 мм².
- Размеры: высота — 77 мм, ширина — 45 мм, глубина — 93 мм.
- Вес нетто: 0,58 кг.
Области применения: реле CAD32BD подходит для управления двигателями и промышленным оборудованием, систем автоматизации и контроля, цепей безопасности и аварийного отключения.
- Контакты: 3 нормально разомкнутых (NO) + 2 нормально замкнутых (NC).
- Напряжение управления: 24 В DC.
- Рабочее напряжение: до 690 В AC (25–400 Гц).
- Импульсная устойчивость: 6 кВ.
- Токовая нагрузка: 140 А AC, 250 А DC.
- Кратковременная перегрузка: 100 А (1 с), 120 А (500 мс), 140 А (100 мс).
- Механическая износостойкость: 30 млн циклов.
- Скорость срабатывания: замыкание NO — 53–72 мс, размыкание NO — 16–24 мс.
- Потребление мощности: 5,4 Вт (удержание).
- Монтаж: крепление на DIN-рейку или пластину. Винтовые клеммы поддерживают гибкие и жёсткие кабели сечением 1–4 мм².
- Размеры: высота — 77 мм, ширина — 45 мм, глубина — 93 мм.
- Вес нетто: 0,58 кг.
Области применения: реле CAD32BD подходит для управления двигателями и промышленным оборудованием, систем автоматизации и контроля, цепей безопасности и аварийного отключения.
Условия эксплуатации
- Диапазон температур: от -40 °C до +70 °C (с учётом снижения нагрузки).
- Защита от вибраций (до 15 Gn) и ударов.
- Рабочая высота: 3000 м.
Реле соответствует стандартам IEC 60947-5-1, NF C 63-140, VDE 0660, BS 4794, EN 60947-5.
- Диапазон температур: от -40 °C до +70 °C (с учётом снижения нагрузки).
- Защита от вибраций (до 15 Gn) и ударов.
- Рабочая высота: 3000 м.
Реле соответствует стандартам IEC 60947-5-1, NF C 63-140, VDE 0660, BS 4794, EN 60947-5.
CAD32BD ПРОМЕЖУТОЧНОЕ РЕЛЕ 3НО+2НЗ, ЦЕПЬ УПРАВЛЕНИЯ 24В ПОСТОЯННОГО ТОКА
- Производитель Schneider Electric
- Код Товара: CAD32BD
- Склад: В наличии
-
3977.50 руб. с НДС
