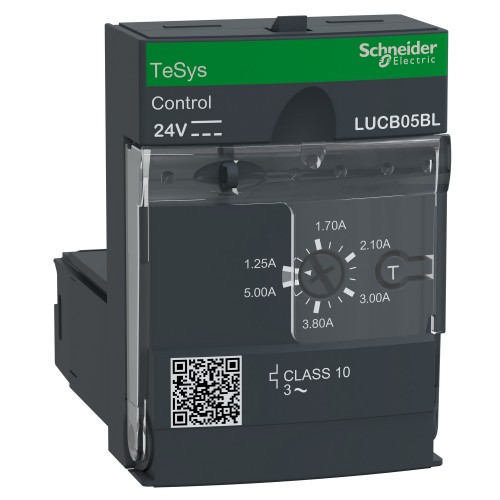

LUCB05BL — усовершенствованный трёхфазный блок управления от Schneider Electric серии TeSys U, предназначенный для управления электродвигателями и другими электрическими устройствами в промышленных приложениях. Используется в составе пусковых устройств TeSys U совместно с силовыми базами LUB120, LUB320, LUB380.

Основные характеристики

• Диапазон номинального тока (Ir). 1,25–5 А с возможностью регулировки.
• Класс расцепления при перегрузке. 10.
• Напряжение цепи управления. 24 В постоянного тока (DC).
• Номинальное напряжение. 380 В.
• Коммутируемая мощность (AC-3, 400 В). До 1,5 кВт.
• Степень защиты. IP20 для передней панели и подключённых зажимов, IP40 для передней панели вне зоны присоединения.
• Тип подключения. Винтовое соединение.
• Максимальное сечение подключаемого кабеля. 1,5 мм².
• Вес. Около 0,14 кг.
• Ширина. 45 мм.

Функции защиты и диагностики

• Срабатывание при коротком замыкании — 13 × Irmax.
• Срабатывание при сверхтоке — 14,2 × Ir.
• Обнаружение потери фазы.
• Контроль неисправности изоляции (защита оборудования).
• Тепловая сигнализация перегрузки, которая может использоваться локально с модулем LUFDA или удалённо с модулем LULC.
• Кнопка тестирования для симуляции перегрузки.

Совместимость и применение

Блок предназначен для использования в трёхфазных моторных приложениях с напряжением до 400 В и мощностью до 1,5 кВт. Совместим с силовыми базами LUB12, LUB32, LUB38, LUB120, LUB320, LUB380, а также с реверсивным контакторным переключателем LU2B12BL, LU2B32BL, LU2B38BL.

Сертификация

Продукт сертифицирован при использовании в сочетании с силовой базой LUB в соответствии с стандартами IEC, UL, CSA, CCC, EAC, Marine. Соответствует требованиям Green Premium (RoHS/REACh).

Дополнительные сведения

• Конструктивное исполнение — нереверсивное.
• Огнестойкость компонентов, соприкасающихся с токоведущими частями, — 960 °C, других компонентов — 550 °C.
• Виброустойчивость — 2 gn при 5–300 Гц (силовые контакты разомкнуты), gn при 5–300 Гц (силовые контакты замкнуты).
• Номинальное импульсное выдерживаемое напряжение — 6 кВ в соответствии с IEC 60947-6-2.
