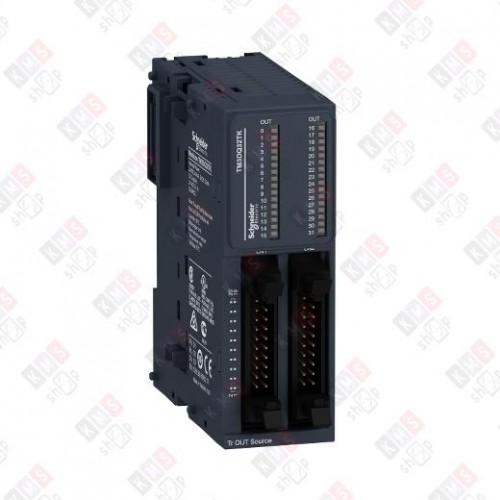

Дискретный модуль расширения TM3DQ32TK Schneider Electric

Модуль TM3DQ32TK — это дискретный модуль расширения серии Modicon TM3 от Schneider Electric. Устройство предназначено для расширения возможностей программируемых логических контроллеров (ПЛК) и позволяет организовать распределённое размещение модулей ввода‑вывода.

Решение подойдёт для автоматизации промышленных процессов, управления насосами, интеграции в человеко‑машинные интерфейсы и других задач промышленной автоматизации. Модуль совместим с ПЛК серий Modicon M221, M241, M251 и M262.

Ключевые преимущества:

• масштабируемое управление автоматикой для повышения энергетической эффективности;

• интуитивно понятное ПО EcoStruxure Machine Expert для удобной настройки;

• возможность создания распределённых «островов» модулей ввода‑вывода;

• защита выходов от короткого замыкания;

• надёжное соединение через разъёмы HE 10;

• быстрая реакция системы: время срабатывания — всего 450 мкс (включение и выключение);

• удобный монтаж на DIN‑рейку или на панель.

Технические характеристики

Основные параметры:

• производитель: Schneider Electric;

• серия: Modicon TM3;

• тип изделия: модуль дискретного вывода;

• количество транзисторных выходов: 32;

• логика выхода: положительная (источник);

• напряжение питания (постоянный ток, DC): 24 В;

• допустимый диапазон напряжения на выходе: 19,2–28,8 В;

• ток выхода (для транзисторного выхода): 100 мА;

• максимальный ток утечки (для транзисторного выхода): 0,1 мА;

• максимальное падение напряжения: $<0,4\text{В}$;

• максимальная нагрузка (вольфрамовая): $<1,2\text{Вт}$ (для транзисторного выхода).

Электрические параметры:

• потребляемый ток:

  • 5 мА при 5 В (постоянный ток) через разъём шины (в выключенном состоянии);

  • 25 мА при 5 В (постоянный ток) через разъём шины (во включённом состоянии);

  • 40 мА при 24 В (постоянный ток) через разъём шины (во включённом состоянии).

Индикация и подключение:

• индикация состояния выхода: 1 зелёный светодиод на каждый канал;

• тип подключения: разъём HE‑10;

• максимальная длина неэкранированного кабеля между устройствами: $<5\text{м}$.

Механические параметры:

• габариты (Г × В × Ш): $81,3\times 90\times 33,5\text{мм}$;

• вес нетто: 0,112 кг;

• способ монтажа: на DIN‑рейку (TH35‑15 или TH35‑7.5 по IEC 60715) либо на панель с монтажным комплектом.

Условия эксплуатации:

• рабочая температура:

  • при вертикальной установке: от −10∘C до +35∘C;

  • при горизонтальной установке: от −10∘C до +55∘C;

• температура хранения: от −25∘C до +70∘C;

• относительная влажность: 10–95% (без конденсата);

• степень защиты: IP20 (с защитной крышкой);

• высота над уровнем моря: до 2000 м (эксплуатация), до 3000 м (хранение);

• виброустойчивость: 3,5 мм (5–8,4 Гц) и 3 gn (8,4–150 Гц);

• ударопрочность: 15 gn в течение 11 мс.

Стандарты и сертификация:

• соответствие стандартам: EN/IEC 61131‑2, EN/МЭК 61010‑2‑201, EN/IEC 55011;

• маркировка: CE.
