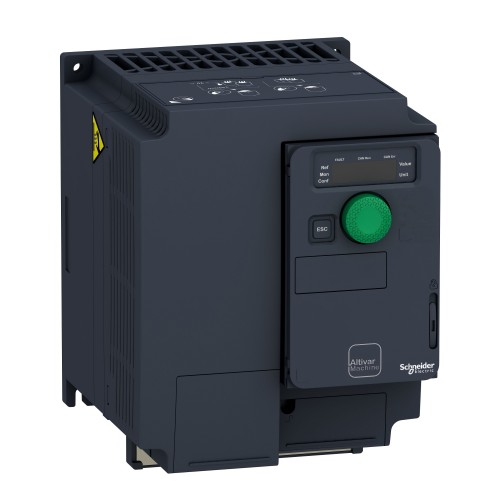

Преобразователь частоты Schneider Electric ATV320U22N4C

Компактный преобразователь частоты Schneider Electric серии Altivar Machine ATV320 (модель ATV320U22N4C) предназначен для управления питанием трёхфазных синхронных и асинхронных двигателей. Устройство подходит для широкого спектра промышленных применений — от упаковочных линий до подъёмных механизмов и погрузочно‑разгрузочного оборудования.

Ключевые преимущества:

• Компактный дизайн. Форм‑фактор позволяет вертикально монтировать преобразователь (с допустимым отклонением ±10°) и наращивать несколько устройств в пределах одного шкафа управления.

• Надёжность. Печатная плата имеет усиленную конструкцию (класс защиты 3C3 по стандарту IEC 60721‑3‑3), что повышает устойчивость к сложным условиям эксплуатации.

• Встроенные функции безопасности. Предусмотрено пять автономных функций безопасности (настраиваются через ПО SoMove), которые обеспечивают соответствие требованиям безопасности даже без дополнительного модуля Preventa.

• Гибкость управления и диагностики. Настройка, управление и диагностика выполняются с помощью единого программного модуля (DTM) в средах SoMachine и SoMove.

• Комплексная защита. Устройство оснащено защитой от:

  • потери фазы на входе;

  • сверхтока между выходной фазой и землёй;

  • перегрева;

  • короткого замыкания;

  • теплозащиты привода.

• Универсальная интеграция. Поддерживает подключение к коммуникационным системам разных архитектур (Ethernet, CANopen, Profibus и др.).

Области применения:

• упаковочные линии;

• погрузочно‑разгрузочное оборудование;

• текстильная промышленность;

• обработка материалов;

• механические приводы;

• подъёмные механизмы и т. д.

Технические характеристики

Электрические параметры:

• номинальная мощность: 2,2 кВт (3 л. с.);

• диапазон общей мощности: 2,2–8,7 кВт;

• напряжение питания: 380–500 В (трёхфазное);

• номинальный ток: 5,5 А;

• выходная частота: 0,1–599 Гц;

• перегрузка: 150 % в течение 1 минуты.

Функциональные параметры:

• время разгона: 0,1–999,9 с;

• время торможения: 0,1–999,9 с;

• тормозной блок: опция;

• тип управления: бессенсорное векторное управление;

• ПИД‑регулирование: есть.

Интерфейсы и подключения:

• аналоговые входы: 3;

• дискретные входы: 6;

• аналоговый выход: 1;

• дискретный выход: 1;

• релейные выходы: 2;

• интерфейс RS‑485: Modbus RTU, CANopen.

Физические параметры и условия эксплуатации:

• класс пылевлагозащиты: IP20;

• рабочая температура окружающей среды: от –10 до +50 °C (без конденсации);

• температура хранения: от –25 до +70 °C;

• габариты (Ш×В×Г): 158×227,9×105 мм;

• вес: 2,1 кг.

Сертификация и стандарты:

• соответствует IEC/EN 61800‑5‑1 и IEC/EN 61800‑3;

• сертифицирован по стандартам CE, UL, CSA, NOM, EAC, RCM.
