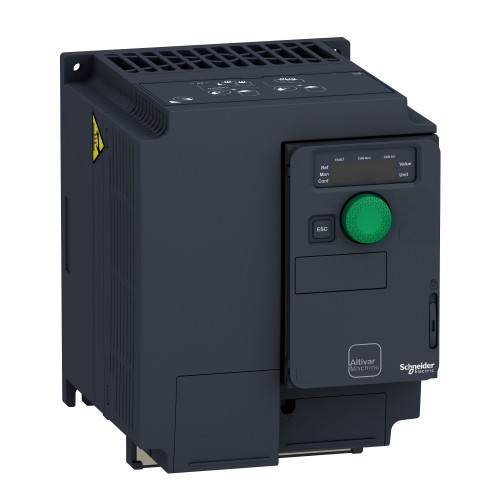

ATV320U40N4C — частотный преобразователь серии Altivar Machine ATV320 от Schneider Electric. Предназначен для регулируемого по скорости привода с трёхфазными синхронными и асинхронными двигателями.

Основные характеристики

• Мощность двигателя. 4 кВт.
• Напряжение питания. 380–500 В (3 фазы).
• Номинальный ток. 9,5 А.
• Линейный ток. 13,7 А при 380 В (тяжёлые условия), 10,6 А при 500 В (тяжёлые условия).
• Максимальная выходная частота. 599 Гц.
• Перегрузка. 150% в течение 1 минуты.
• Время разгона и торможения. От 0,1 до 999,9 секунд.
• Степень защиты. IP20.
• Класс ЭМС. C2 с интегрированным фильтром.
• Частота сети. 50–60 Гц.
• Допустимое отклонение частоты сети. ±5%.
• Допустимое отклонение напряжения сети. ±10%.

Интерфейсы и управление

• Аналоговые входы. 3 штуки. AI1: 0–10 В, полное сопротивление 30 кОм, разрешение 10 бит. AI2: биполярное ±10 В, полное сопротивление 30 кОм, разрешение 10 бит. AI3: 0–20 мА (или 4–20 мА и другие конфигурации), полное сопротивление 250 Ом, разрешение 10 бит.
• Аналоговый выход. 1 штук, 0–10 В.
• Дискретные входы. 7 штук. DI1–DI6: логические входы 24 В (до 30 В). DI5 можно программировать как импульсный вход (0–30 кГц, 24 В). DI7: STO (безопасное выключение крутящего момента, 24 В, полное сопротивление 1,5 кОм).
• Дискретные выходы. 3 штуки, открытый коллектор, 0–1 кГц, 30 В, 100 мА.
• Релейные выходы. 2 штуки.
• Интерфейсы. Опциональные модули для подключения по Modbus, CANopen, EtherCAT, Profibus DP V1, Profinet, Ethernet Powerlink, Ethernet/IP, DeviceNet.
• Управление. Бессенсорное векторное управление, ПИД-регулирование.

Физические параметры

• Габариты (Ш×В×Г). 140×184×158 мм.
• Вес. Около 2,2 кг.
• Рабочая температура. От 0 до +40 °C.
• Температура хранения. От −25 до +70 °C.
• Тип охлаждения. Вентилятор.

Дополнительные особенности

• Тормозной прерыватель. Опциональный.
• Функции безопасности. STO (безопасное выключение крутящего момента), SLS (безопасная ограниченная скорость), SS1 (безопасная остановка 1), SMS (safe maximum speed), GDL (guard door locking).
• Способ программирования. С помощью клавиатуры или ПК.
• Электропроводка. Винтовые клеммы.

Преобразователь предназначен для общепромышленного применения.
