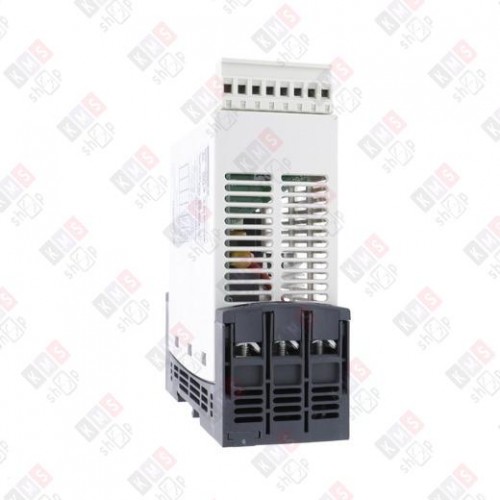

Устройство плавного пуска Schneider Electric ATS01N206QN

Софтстартер (устройство плавного пуска) ATS01N206QN серии Altistart 01 от компании Schneider Electric. Предназначен для подачи питания на трёхфазные асинхронные электродвигатели с номиналом до 6А.

Назначение и область применения

Софтстартер используется для плавного пуска и останова простых механизмов с асинхронными двигателями. Он снижает гидравлические удары в трубопроводах и уменьшает износ механической части оборудования.

Типовые механизмы:

• Конвейеры и конвейерные ленты
• Насосы (центробежные, циркуляционные)
• Вентиляторы и дымоудаление
• Компрессоры малой мощности
• Автоматические двери и ворота
• Малые краны и механизмы с ременным приводом

Технические характеристики

Электрические параметры

• Мощность: 1,5 кВт
• Номинальный ток: 6 А
• Напряжение питания: входное — 3 фазы × 380–415 В, выходное — 3 фазы × 380–415 В
• Фазность: 3 фазы
• Выходная частота: 50/60 Гц
• Встроенный байпас: есть
• Тип управления: аналоговый
• Питание платы микропроцессора: внутренний источник
• Количество пусков в час: 100
• Время разгона: 1–10 с
• Время торможения: 1–10 с
• Количество настраиваемых параметров: 3

Конструктивные особенности

• Габариты (Ш×В×Г): 45 × 124 × 130,7 мм
• Вес: 0,42 кг
• Степень защиты: IP20
• Монтаж: на DIN-рейку, вертикальный
• Входы/выходы: 3 дискретных входа, 1 дискретный выход, 1 релейный выход
• Особенности: оснащён встроенным байпасом (снижает уровень шума и рассеивает тепло), простая настройка с двумя параметрами

Условия эксплуатации

• Рабочая температура: от −10 до +40 °C
• Температура хранения: от −25 до +70 °C
• Рассеиваемая мощность: 4 Вт при полной нагрузке (после завершения пуска), 64 Вт в переходном состоянии
• Для трёхфазных двигателей: до 1,1 кВт (200–240 В) или до 2,2 кВт (380–415 В)

Преимущества и ограничения софтстартера ATS01N206QN

Преимущества

• Компактный размер — экономит место в шкафу
• Встроенный байпас — не требует дополнительного контактора и экономит энергию
• Простая настройка (три параметра)
• Низкая стоимость по сравнению с частотными преобразователями
• Монтаж на DIN-рейку

Ограничения

• Не подходит для тяжелых пусков (дробилки, центрифуги с большим моментом инерции)
• Не регулирует скорость вращения (только пуск/останов)
• Требует установки внешнего теплового реле для полной защиты двигателя (не встроено)
