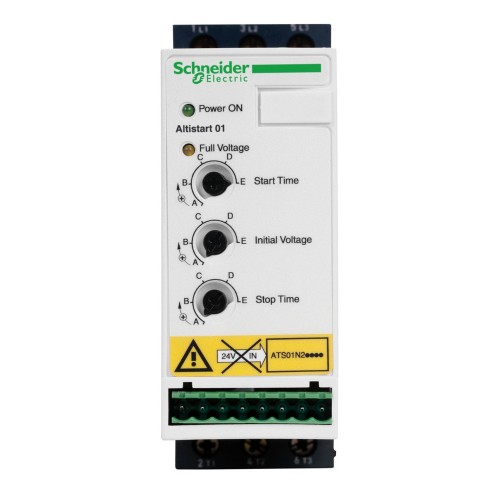

Устройство плавного пуска Schneider Electric ATS01N209QN

Софтстартер (устройство плавного пуска) ATS01N209QN серии Altistart 01 от компании Schneider Electric. Предназначен для ограничения пусковых токов и снижения механических нагрузок на привод.

Назначение и область применения

Софтстартер используется для плавного пуска и останова простых механизмов с асинхронными двигателями. Он снижает гидравлические удары в трубопроводах и уменьшает износ механической части оборудования.

Типовые механизмы:

• Конвейеры и конвейерные ленты
• Насосы (центробежные, циркуляционные)
• Вентиляторы и дымоудаление
• Компрессоры малой мощности
• Автоматические двери и ворота
• Малые краны и механизмы с ременным приводом

Технические характеристики

Электрические параметры

• Номинальное напряжение питания: от 380 до 415 В (трехфазное)
• Номинальная мощность двигателя: 4 кВт (при 400 В)
• Номинальный ток: 9 А
• Тип напряжения управления: переменный ток (AC)
• Встроенный байпас: да (после завершения пуска тиристоры шунтируются, снижая тепловыделение)

Конструктивные особенности

• Габариты (Ш×В×Г): 45 × 132 × 124 мм
• Крепление: на DIN-рейку (35 мм) или монтажную панель
• Степень защиты корпуса: IP20 (для установки в шкафы)
• Материал корпуса: ударопрочный пластик с вентиляционными отверстиями
• Тип соединений: винтовые клеммы, оптимизированные для вертикального монтажа

Условия эксплуатации

• Диапазон рабочих температур:
  • от −10 °C до +40 °C — без снижения номинального тока (без дерейтинга)
  • до +60 °C — с понижением допустимого тока (дерейтинг)
• Относительная влажность: 5…95% без конденсации
• Высота над уровнем моря: до 1000 м без снижения характеристик
• Охлаждение: естественное конвекционное (при установке соблюдать зазоры между устройствами)

Преимущества и ограничения софтстартера ATS01N209QN

Преимущества

• Компактный размер — экономит место в шкафу
• Встроенный байпас — не требует дополнительного контактора и экономит энергию
• Простая настройка двумя потенциометрами
• Низкая стоимость по сравнению с частотными преобразователями

Ограничения

• Не подходит для тяжелых пусков (дробилки, центрифуги с большим моментом инерции)
• Не регулирует скорость вращения (только пуск/останов)
• Требует установки внешнего теплового реле для полной защиты двигателя (не встроено)
