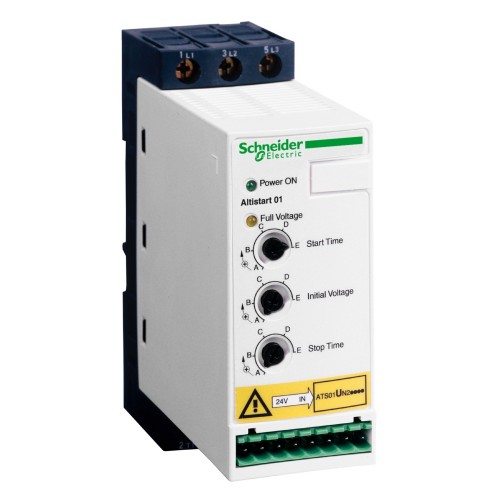

Устройство плавного пуска Schneider Electric ATS01N212QN

Софтстартер (устройство плавного пуска) ATS01N212QN серии Altistart 01 от компании Schneider Electric. Предназначен для плавного пуска простых машин, таких как конвейеры, конвейерные ленты, насосы, вентиляторы, компрессоры, автоматические двери и ворота, малые краны и механизмы с ременным приводом.

Назначение и область применения

Софтстартер используется для плавного пуска и останова простых механизмов с асинхронными двигателями. Он снижает гидравлические удары в трубопроводах и уменьшает износ механической части оборудования.

Типовые механизмы:

• Конвейеры и конвейерные ленты
• Насосы (центробежные, циркуляционные)
• Вентиляторы и дымоудаление
• Компрессоры малой мощности
• Автоматические двери и ворота
• Малые краны и механизмы с ременным приводом

Технические характеристики

Электрические параметры

• Мощность: 5,5 кВт
• Номинальный ток: 12 А
• Напряжение питания: входное — 3 фазы × 380–415 В, выходное — 3 фазы × 380–415 В
• Выходная частота: 50/60 Гц
• Встроенный байпас: есть
• Тип управления: аналоговый
• Количество пусков в час: 100
• Время разгона: 1–10 с
• Время торможения: 1–10 с

Конструктивные особенности

• Габариты (Ш×В×Г): 45 × 124 × 130,7 мм
• Вес: 0,42 кг
• Степень защиты: IP20
• Монтаж: на DIN-рейку, вертикальный
• Входы/выходы: 3 дискретных входа, 1 дискретный выход, 1 релейный выход
• Индикация: простой дисплей с двумя светодиодами — зелёный (питание), жёлтый (достигнуто номинальное напряжение)
• Соответствие стандартам: МЭК/EN 60947-4-2, сертификаты UL, CSA

Условия эксплуатации

• Рабочая температура: от −10 до +40 °C (без ухудшения параметров)
• Температура хранения: от −25 до +70 °C
• Для трёхфазных двигателей: до 3 кВт (200–240 В) или до 5,5 кВт (380–415 В)

Преимущества и ограничения софтстартера ATS01N212QN

Преимущества

• Компактный размер — экономит место в шкафу
• Встроенный байпас — не требует дополнительного контактора и экономит энергию
• Простая настройка
• Низкая стоимость по сравнению с частотными преобразователями
• Монтаж на DIN-рейку
• Соответствие международным стандартам (UL, CSA)

Ограничения

• Не подходит для тяжелых пусков (дробилки, центрифуги с большим моментом инерции)
• Не регулирует скорость вращения (только пуск/останов)
• Требует установки внешнего теплового реле для полной защиты двигателя (не встроено)
