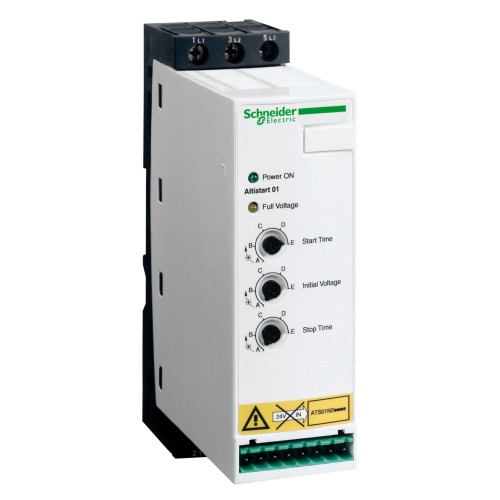

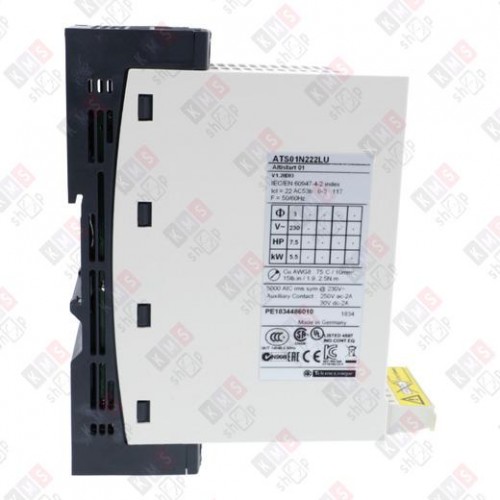

Устройство плавного пуска Schneider Electric ATS01N222QN

Софтстартер (устройство плавного пуска) ATS01N222QN серии Altistart 01 от компании Schneider Electric. Предназначен для ограничения пускового момента, плавного пуска и торможения асинхронных двигателей.

Назначение и область применения

Софтстартер используется для плавного пуска и останова простых механизмов с асинхронными двигателями. Он снижает гидравлические удары в трубопроводах и уменьшает износ механической части оборудования. Устройство подходит для двигателей мощностью от 0,37 кВт до 15 кВт.

Типовые механизмы:

• Конвейеры и конвейерные ленты
• Насосы (центробежные, циркуляционные)
• Вентиляторы и дымоудаление
• Компрессоры малой мощности
• Автоматические двери и ворота
• Малые краны и механизмы с ременным приводом

Технические характеристики

Электрические параметры

• Производитель: Schneider Electric
• Серия: Altistart 01
• Тип изделия: софтстартер
• Назначение: асинхронные электродвигатели
• Число фаз: 3 фазы
• Номинальное напряжение сети: 380–415 В (±10%)
• Мощность двигателя: 7,5 кВт (при 380–415 В)
• Номинальный ток (IcL): 22 А
• Категория применения: AC-53B (EN/IEC 60947-4-2)
• Тип пуска: с постепенным увеличением напряжения
• Рассеиваемая мощность: 4,5 Вт (при полной нагрузке), 124,5 Вт (в переходном состоянии)
• Класс пылевлагозащиты: IP20

Конструктивные особенности

• Габариты (Ш×В×Г): 45 × 154 × 131 мм
• Вес: 0,664 кг
• Монтаж: на DIN-рейку
• Внутреннее реле байпаса: есть
• Функции: останов, пуск, усиленный пусковой момент
• Регулировка: продолжительность пуска (1–10 с), время остановки (1–10 с)
• Пусковой момент: 30–80% от момента при прямом пуске
• Управление: двумя фазами питания двигателя
• Настройка: простая настройка с двумя ключевыми параметрами

Условия эксплуатации

• Рабочая температура окружающей среды: от −10 до +40 °C
• Напряжение питания двигателей: 230, 400, 480 и 690 В, 50/60 Гц
• Диапазон мощности двигателей: от 0,37 кВт до 15 кВт

Преимущества и ограничения софтстартера ATS01N222QN

Преимущества

• Позволяет исключить механические удары, защищая двигатель от преждевременного износа
• В установках без обязательной гальванической развязки позволяет обойтись без сетевого контактора
• Компактный размер — экономит место в шкафу
• Встроенный байпас — снижает уровень шума и рассеивает тепло
• Простая настройка с двумя ключевыми параметрами
• Монтаж на DIN-рейку

Ограничения

• Не подходит для тяжелых пусков (дробилки, центрифуги с большим моментом инерции)
• Не регулирует скорость вращения (только пуск/останов)
• Требует установки внешнего теплового реле для полной защиты двигателя (не встроено)
