Устройство плавного пуска Schneider Electric ATS01N232QN

Софтстартер (устройство плавного пуска) ATS01N232QN серии Altistart 01 от компании Schneider Electric. Предназначен для ограничения пускового тока и момента трёхфазных асинхронных двигателей.

Назначение и область применения

Софтстартер используется для плавного пуска и останова простых механизмов с асинхронными двигателями. Он снижает гидравлические удары в трубопроводах и уменьшает износ механической части оборудования. Устройство обеспечивает контролируемый безударный плавный пуск и торможение.

Типовые механизмы:

• Насосы
• Вентиляционные системы
• Компрессоры
• Конвейеры

Технические характеристики

Электрические параметры

• Мощность: 15 кВт
• Номинальный ток: 32 А
• Напряжение питания: входное — 3 фазы × 380–415 В, выходное — 3 фазы × 380–415 В
• Фазность: 3
• Выходная частота: 50/60 Гц
• Встроенный байпас: да
• Тип управления: аналоговый
• Количество пусков в час: 100
• Время разгона: 1–10 с
• Время торможения: 1–10 с
• Рассеиваемая мощность: 4,5 Вт (при полной нагрузке), 324,5 Вт (в переходном состоянии)

Конструктивные особенности

• Габариты (Ш×В×Г): 45 × 154 × 130,7 мм
• Вес: 0,56 кг
• Степень защиты: IP20
• Монтаж: на DIN-рейку
• Охлаждение: оснащён радиатором
• Входы/выходы: 3 дискретных входа, 1 дискретный выход, 1 релейный выход

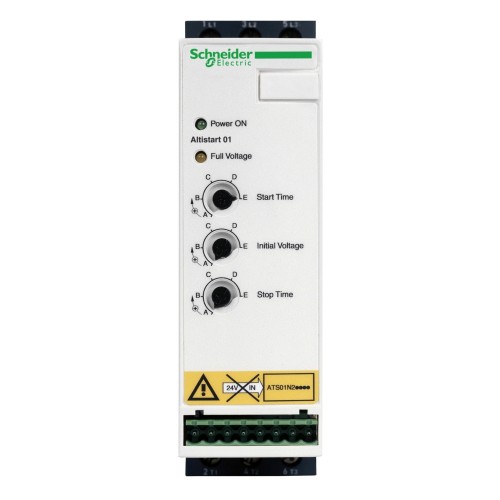

• Настройка: потенциометры на лицевой панели для настройки параметров работы
• Питание двигателей: может подавать питание на 3-фазные асинхронные электродвигатели с номиналом до 32 А

Условия эксплуатации

• Рабочая температура: от −10 до +40 °C
• Температура хранения: от −25 до +70 °C

Функции

• Ограничение пускового тока за счёт плавного нарастания/спада напряжения, подаваемого на двигатель, во время пуска/останова
• Настройка параметров работы: времени пуска двигателя, времени торможения, начального уровня напряжения в зависимости от момента нагрузки двигателя

Преимущества и ограничения софтстартера ATS01N232QN

Преимущества

• Контролируемый безударный плавный пуск и торможение
• Компактный размер — экономит место в шкафу
• Встроенный байпас — снижает тепловыделение после завершения пуска
• Простая настройка потенциометрами на лицевой панели
• Монтаж на DIN-рейку
• Оснащён радиатором для эффективного охлаждения

Ограничения

• Для управления пусковым устройством необходимо внешнее питание
• Для включения/отключения двигателя требуется сетевой контактор
• Не подходит для тяжелых пусков (дробилки, центрифуги с большим моментом инерции)
• Не регулирует скорость вращения (только пуск/останов)
